4G云端控制的LED遠程控制系統
<>
產品概述introduce
系統功能
1.本機控制模式:通過操作本機LCD觸摸屏切換SD卡內場景文件,控制場景的亮度和速度。
2.日常模式:通過GPS同步設置以天為單位,一天中不同時間段播放不同的場景文件。
3.周+節日模式:通過GPS同步設置以周為單位,周一到周日播放不同的場景文件,注意在有節日?qǐng)鼍暗那闆r下,節日?qǐng)鼍叭掌谂c周的場景日期重疊,優先播放節日?qǐng)鼍拔募?/span>
4.遠程場景控制模式:支持PC或者手機客戶端遠程切換場景,并控制場景的亮度和速度。
5.遠程顏色控制模式:支持PC或者手機客戶端可整體或單獨控制組內的主機和從機甚至是單燈的顏色,并支持存儲為云端場景。
6.支持日?;蛑?節日模式的時間列表遠程編輯下載到GPS主機。
7.支持GPS主機的場景文件遠程更新下載和運行模式的遠程切換。
8.支持遠程操控GPS主機的所有功能。
1.本機控制模式:通過操作本機LCD觸摸屏切換SD卡內場景文件,控制場景的亮度和速度。
2.日常模式:通過GPS同步設置以天為單位,一天中不同時間段播放不同的場景文件。
3.周+節日模式:通過GPS同步設置以周為單位,周一到周日播放不同的場景文件,注意在有節日?qǐng)鼍暗那闆r下,節日?qǐng)鼍叭掌谂c周的場景日期重疊,優先播放節日?qǐng)鼍拔募?/span>
4.遠程場景控制模式:支持PC或者手機客戶端遠程切換場景,并控制場景的亮度和速度。
5.遠程顏色控制模式:支持PC或者手機客戶端可整體或單獨控制組內的主機和從機甚至是單燈的顏色,并支持存儲為云端場景。
6.支持日?;蛑?節日模式的時間列表遠程編輯下載到GPS主機。
7.支持GPS主機的場景文件遠程更新下載和運行模式的遠程切換。
8.支持遠程操控GPS主機的所有功能。
產品特點
features
1. 沒有帶載量限制,極大滿足城市大型項目控制需求。
2. 通過接收衛星信號可實現多臺主控器間全球同步,項目在多棟樓宇間無法布線情況下實現多臺主控器同步播放。
3. 支持日常,周,節日播放模式??砂凑詹煌瑓^(qū)域設定不同或相同場景播放方案。
4. 支持GPRS/4G全城燈光連動控制模式,支持PC端,手機端遠程控制。
5. 主制器自帶3.5英寸觸摸屏,實時顯示主控器參數及狀態,方便客戶操作,可實現整體亮度調整、播放速度調整等。
6. SD卡存儲場景文件,最大支持32G,最多可預設99個場景文件。
7. 本機自帶全網通物聯網卡。
8. 服務器可遠程監測GPS主機和從機的狀態、在線數量。
2. 通過接收衛星信號可實現多臺主控器間全球同步,項目在多棟樓宇間無法布線情況下實現多臺主控器同步播放。
3. 支持日常,周,節日播放模式??砂凑詹煌瑓^(qū)域設定不同或相同場景播放方案。
4. 支持GPRS/4G全城燈光連動控制模式,支持PC端,手機端遠程控制。
5. 主制器自帶3.5英寸觸摸屏,實時顯示主控器參數及狀態,方便客戶操作,可實現整體亮度調整、播放速度調整等。
6. SD卡存儲場景文件,最大支持32G,最多可預設99個場景文件。
7. 本機自帶全網通物聯網卡。
8. 服務器可遠程監測GPS主機和從機的狀態、在線數量。
技術規格
Technical specifications
控制方式
1.PC遠程控制
城市景觀亮化管理部門可自建服務器,安裝我司4G云端遠程LED控制系統軟件,可以切換場景和控制場景的亮度、速度。亦可承租我司4G云端遠程控制管理中心平臺,進一步降低城市景觀亮化管理部門的IT系統軟硬件投資和人工維護成本。
2.智能手機遠程控制
本系統支持智能手機通過客戶端專用軟件,隨時隨地的接入系統進行手機界面交互操控,從而使場景切換和場景的亮度、速度控制不再受地點、環境等其它因素的限制。
4G云端LED遠程控制系統包括設備的監管和智能控制兩大部分,現場設備的監控主要實現對照明回路、燈具的智能控制、在線故障診斷與報警等。4G云端LED遠程控制系統是區別于其他控制系統的關鍵部分,通過智能控制策略可以充分體現LED應用于景觀照明的優勢,是將景觀照明設計師的設計思想具體實現的有效手段。
2.1智能控制
LED景觀照明的節能控制主要體現在智能控制方面,并通過智能控制器與云端監控中心服務器的通信來實現下述功能。
2.2.1自動開關燈
a.根據所在地的經緯度和季節編制開關燈時間表,景觀照明智能控制系統嚴格按時間表開關景觀照明,這種控制方式的缺陷是,控制方式比較呆板,電能浪費較嚴重。
b.智能監控,根據光電傳感器檢測到的照度值控制開關燈,控制方式比較靈活,在無需人工干預的條件下實時地營造絢爛夜景氛圍,同時也節約電能。
2.2.2動態自動調光
開燈之后通過視頻圖像處理技術對現場的視頻監控圖像進行處理,由監控中心的計算機計算出人流量,根據人流量對景觀照明進行調光控制。
2.2.3動態場景變換
設定不同的景觀照明場景,根據不同的日期和時間自動切換相應的場景,節假日設定多種節日?qǐng)鼍?,定時變幻效果。動態場景變換由場景控制單元自動完成,監控人員只需在監控中心通過視頻監控即可,也可切換到人工操作模式,由人工操作實現景觀照明場景的切換。

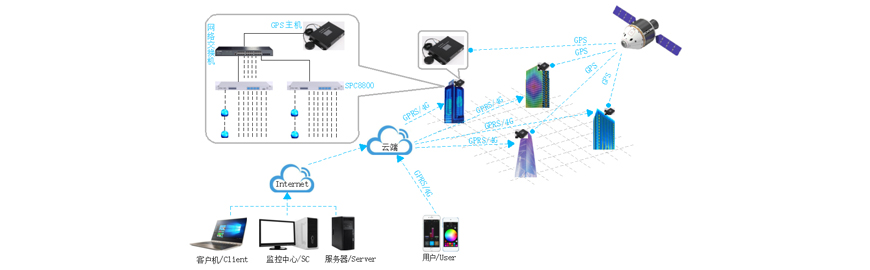

系統圖

系統工作簡介
系統日常運行GPS主機自同步模式(日常,周+節日),當有重大節日等需要PC客戶端遠程控制時,可馬上切換到遠程場景控制模式。
系統由GPS主機+網絡交換機+SPC8800+云端服務器+PC客戶端/手機客戶端
GPS主機負責 和GPS主機之前的同步運行,同時支持通過4G全網通卡和云端服務器通信,接受云端服務器的控制信號。中央控制室通過PC客戶端軟件連接到云端服務器遠程控制項目的運行模式,場景等信息。
控制信號流程:
PC客戶端 到 云端服務器 到 GPS主機(SPC-9000) 到 從機(SPC-8800) 到 LED燈具實現各種變化模式
1.PC遠程控制
城市景觀亮化管理部門可自建服務器,安裝我司4G云端遠程LED控制系統軟件,可以切換場景和控制場景的亮度、速度。亦可承租我司4G云端遠程控制管理中心平臺,進一步降低城市景觀亮化管理部門的IT系統軟硬件投資和人工維護成本。
2.智能手機遠程控制
本系統支持智能手機通過客戶端專用軟件,隨時隨地的接入系統進行手機界面交互操控,從而使場景切換和場景的亮度、速度控制不再受地點、環境等其它因素的限制。
4G云端LED遠程控制系統包括設備的監管和智能控制兩大部分,現場設備的監控主要實現對照明回路、燈具的智能控制、在線故障診斷與報警等。4G云端LED遠程控制系統是區別于其他控制系統的關鍵部分,通過智能控制策略可以充分體現LED應用于景觀照明的優勢,是將景觀照明設計師的設計思想具體實現的有效手段。
2.1智能控制
LED景觀照明的節能控制主要體現在智能控制方面,并通過智能控制器與云端監控中心服務器的通信來實現下述功能。
2.2.1自動開關燈
a.根據所在地的經緯度和季節編制開關燈時間表,景觀照明智能控制系統嚴格按時間表開關景觀照明,這種控制方式的缺陷是,控制方式比較呆板,電能浪費較嚴重。
b.智能監控,根據光電傳感器檢測到的照度值控制開關燈,控制方式比較靈活,在無需人工干預的條件下實時地營造絢爛夜景氛圍,同時也節約電能。
2.2.2動態自動調光
開燈之后通過視頻圖像處理技術對現場的視頻監控圖像進行處理,由監控中心的計算機計算出人流量,根據人流量對景觀照明進行調光控制。
2.2.3動態場景變換
設定不同的景觀照明場景,根據不同的日期和時間自動切換相應的場景,節假日設定多種節日?qǐng)鼍?,定時變幻效果。動態場景變換由場景控制單元自動完成,監控人員只需在監控中心通過視頻監控即可,也可切換到人工操作模式,由人工操作實現景觀照明場景的切換。

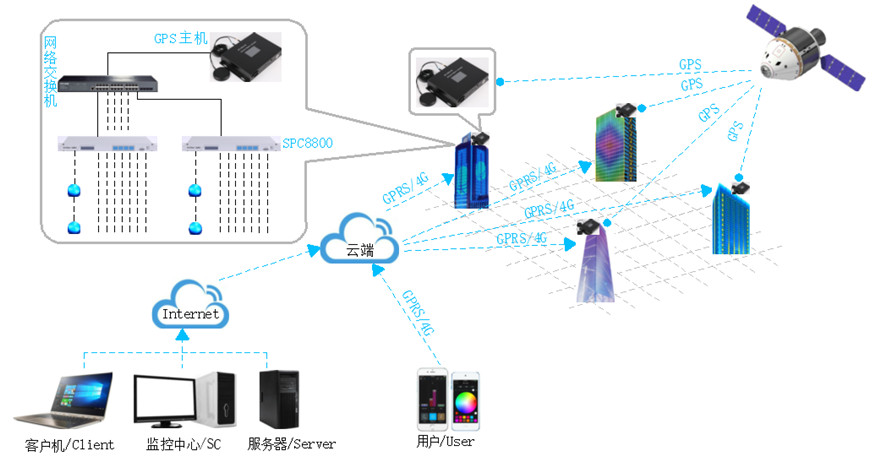

系統圖

系統工作簡介
系統日常運行GPS主機自同步模式(日常,周+節日),當有重大節日等需要PC客戶端遠程控制時,可馬上切換到遠程場景控制模式。
系統由GPS主機+網絡交換機+SPC8800+云端服務器+PC客戶端/手機客戶端
GPS主機負責 和GPS主機之前的同步運行,同時支持通過4G全網通卡和云端服務器通信,接受云端服務器的控制信號。中央控制室通過PC客戶端軟件連接到云端服務器遠程控制項目的運行模式,場景等信息。
控制信號流程:
PC客戶端 到 云端服務器 到 GPS主機(SPC-9000) 到 從機(SPC-8800) 到 LED燈具實現各種變化模式
