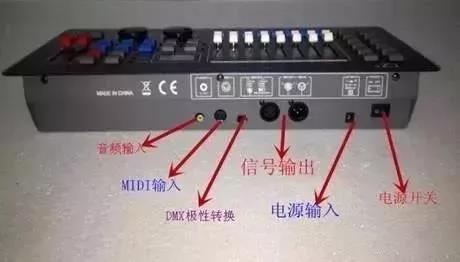

由于DMX512的簡單性、可靠性以及靈活性，很快它就成為了將控制器（如照明控制臺）與

調光器以及霧機、智能燈等特效設備連接起來的主要方法，至今已經發展成為從控制臺用標準數字接口

控制調光器的方式。不過DMX512雖超越了模擬系統，但不能完全代替模擬系統。



DMX512在其物理層上使用EIA-485差分信令，并結合一個可變大小、基于包的通信協議。

DMX512不包括自動錯誤檢查和糾正，因此對于危險的應用，例如煙火或舞臺操縱的移動，

不是一種適當?shù)目刂?。錯誤觸發可能是由電磁干擾、靜電放電、電纜終止不當、電纜過長或

電纜質量不佳造成的。

DMX512接口定義

根據標準定義，同時為了區分傳統的音頻3芯卡儂接口，定義了5芯卡儂接口，

但是近年來3芯卡儂接口也越來越多的應用于DMX512設備上，5pin線序如下：

注意：和傳統的音頻接口有所不同，Pin2和Pin3的正負剛好相反，

且由于Pin 4 和Pin 5 為備用鏈路即目前沒有定義，故通?？梢灾唤覲in1~3。



DMX512控制器以250kbit/s傳輸差分串行數據，理論上一個總線鏈路最長可以達到1200米 ( 3900FT），

但這不代表一條線纜最長可以用到1200米，而是加上中繼器后最長可達1200米。傳輸距離越遠，對線材的要求越高，

可以在保證特性阻抗為120?的前提下進行加粗線纜。



3芯卡儂和5芯卡儂接口都可以采用2芯帶屏蔽的雙絞線，且線纜務必滿足特性阻抗為120?，

而特性阻抗是最重要的，不匹配的特性阻抗會扭曲數字信號波形、增加誤碼。



行業中很多工程人員使用普通的麥克風線纜或者RVVP 2×0.752鏈接，而這兩種線纜均為低阻抗，阻抗幾乎為50~70 ?，

達不到標準要求的120?，會使得大大增加反射，大大縮短傳輸距離，尤其是在超過50米后，可能出現無法預測和校正的、

不規則的、完全或間斷不受控制的錯誤信號，甚至突然停止運行。使用麥克風線或RVVP線，即使在增加導體截面積也不能增加特性阻抗，

也就是即使更粗的線也無法延長傳輸距離，所以務必使用專業的DMX512控制線。

需要提醒的是，這根線的外觀和外徑與麥克風線纜很接近，現場使用時務必看好表面標識“DMX512”，

不要用錯。務必注意線纜的特性阻抗等電氣指標，特性阻抗非專業人事憑肉眼看外觀是看不出的。

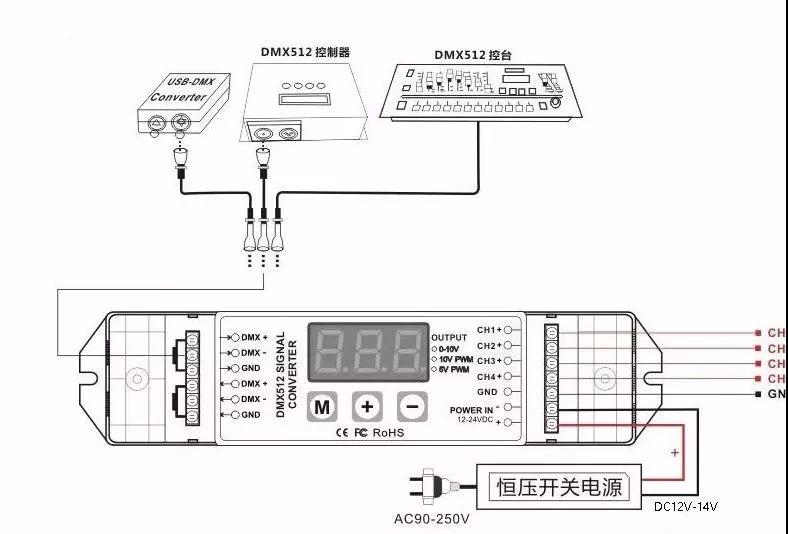

DMX512單個總線網絡上不超過32個單元負載（單個設備連接）。如果超過32個單元

負載需要使用分配器通信，擴展出并行網絡。負載鏈接采用RS485菊花蓮，即串聯所有的負載。

需要提醒的是，最后一組負載，需要鏈接一個120?終結電阻，終結電阻可以使用帶有120?阻抗的卡儂頭，

也可以使用小的電阻元件接在卡儂的pin2和pin3上。雖然通常情況下，沒有終結電阻，有的系統也可以正常運行，

但是不能保證系統一直正常運行，而不出現閃爍、暫停、隨機或非制定的燈光效果。



總結要點：

1. 一定要使用專業的DMX512控制線；

2. 負載不超過32臺；

3. 最后一組負載務必使用120? 終結電阻。
